FFWD 鎢鋼內冷鑽銑螺紋銑牙刀
(1)牙的長度-可到2D
| 型號 MODEL |
牙 (T) |
螺距 (Pitch) |
尺寸(mm) | 刃數 (F) |
齒數 (Zt) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

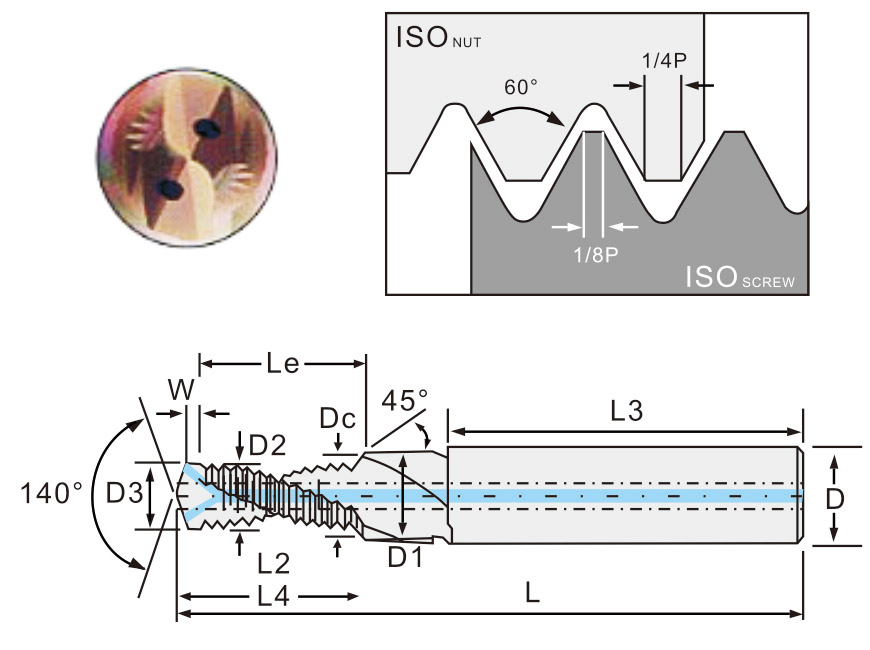

| L | L4 | L2 | L3 | W | Le | D3 | D | D1 | Dc | D2 | |||||
| FFWD0810 | M6x1.0 | 1 | 60 | 14.5 | 13.7 | 36 | 1 | 12.7 | 5 | 8 | 6.6 | 6.3 | 4.85 | 2 | 11 |
| FFWD10125 | M8x1.25 | 1.25 | 75 | 18.2 | 17.1 | 40 | 1.3 | 15.8 | 6.8 | 10 | 9 | 8.3 | 6.45 | 2 | 11 |
| FFWD1215 | M10x1.5 | 1.5 | 80 | 23.4 | 22.1 | 45 | 1.5 | 20.6 | 8.5 | 12 | 11 | 10.3 | 8.08 | 2 | 12 |
| FFWD14175 | M12x1.75 | 1.75 | 100 | 27.1 | 25.5 | 45 | 1.5 | 24 | 10.3 | 14 | 13.5 | 12.3 | 9.74 | 2 | 12 |
(2)牙的長度-可到2.5D
| 型號 MODEL |
牙 (T) |
螺距 (Pitch) |
尺寸(mm) | 刃數 (F) |
齒數 (Zt) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L4 | L2 | L3 | W | Le | D3 | D | D1 | Dc | D2 | |||||
| FFWDL0810 | M6x1.0 | 1 | 60 | 16.5 | 15.7 | 36 | 1 | 14.7 | 5 | 8 | 6.6 | 6.3 | 4.85 | 2 | 13 |
| FFWDL10125 | M8x1.25 | 1.25 | 75 | 23.2 | 22.1 | 40 | 1.3 | 20.8 | 6.8 | 10 | 9 | 8.3 | 6.45 | 2 | 15 |
| FFWDL1215 | M10x1.5 | 1.5 | 80 | 27.9 | 26.6 | 45 | 1.5 | 25.1 | 8.5 | 12 | 11 | 10.3 | 8.08 | 2 | 15 |

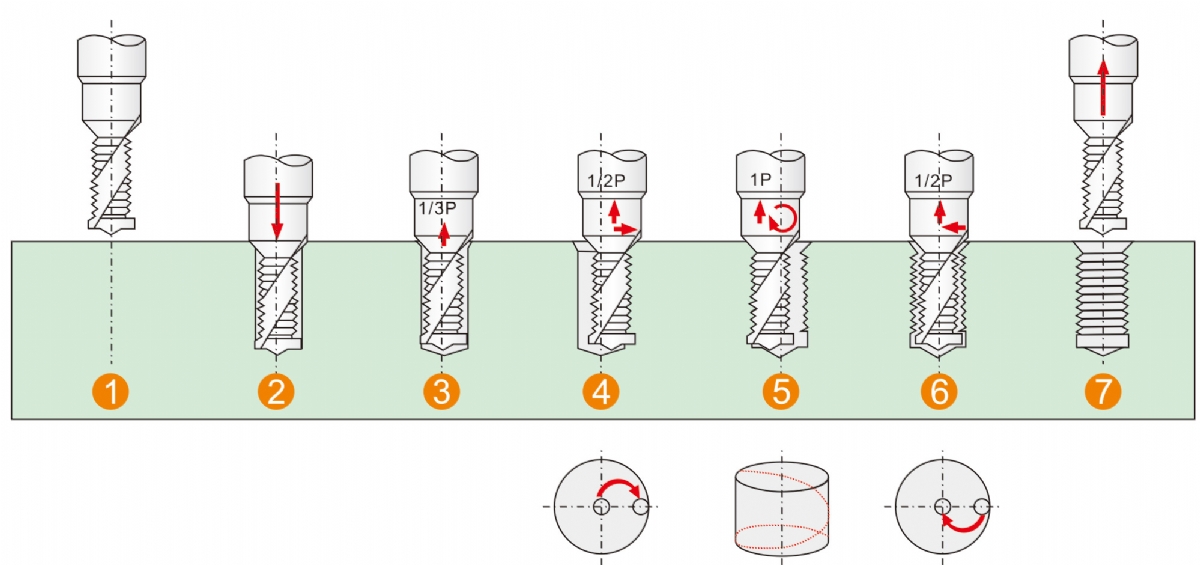

加工過程
